HD系列单机除尘器

产品名称:

产品描述:

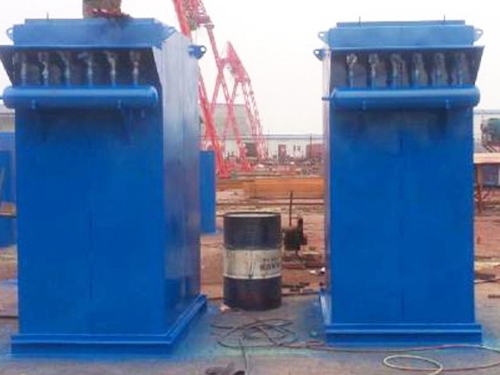

HD系列单机除尘器

HD系列单机除尘器是一种小型机械振打袋式除尘器,主要用于库顶、库底、皮带输送及局部尘源除尘,从机组上 下来的粉尘可直接排人仓内,亦可直接落在皮带上,含尘气体由机体下部进入。...

详细介绍:

HD系列单机除尘器是一种小型机械振打袋式除尘器,主要用于库顶、库底、皮带输送及局部尘源除尘,从机组上   下来的粉尘可直接排人仓内,亦可直接落在皮带上,含尘气体由机体下部进入。经滤袋过滤后,清洁空气由引风机排出,设备工作一段时间后,滤袋上的粉尘逐渐增多致使滤袋阻力上升,需要进行消灭,消灭完毕后,机组又正常进行工作。

HD系列单机除尘器有六种规格,分A、B、C三种,A种没灰门,B种没抽屉,C种既不设灰门也不带抽屉;直接配接在库顶、料仓、皮带运输处等扬尘机上就地除尘,粉尘直接回收。

一、HD系列单机除尘器结构特点

HD系列单机除尘器基本结构由风机、箱体、灰门三个部件组成,各部件安装在一个立式框架内,结构为紧凑。各部件的结构特点如下:

1、风机部件采用通用标准风机,便于维修   换,并采用隔震设施,噪声小。

2、滤料选用的是“729”圆筒滤袋,过滤效果好,使用寿命长。

3、清灭机构是采用电动机带动边杆机构,使滤袋抖动而   滤袋内表面的方法,其控制装置分手控或自控两种,清火时间长短用时间继电器自行调节(电控箱随除尘器配套)。

4、灰门采用抽门式、灰门式两种结构,   灰尘方便。

二、HD系列单机除尘器工作原理

含尘气体由HD系列单机除尘器进风口进人箱体,通过滤袋进行过滤,粉尘被留在滤袋内表面,净化后的气体通过滤袋进人风机,由风机吸入直接排入室内(亦可以接管排出室外)。随过滤时间的增加,滤袋内表面黏附的粉尘也不断增加,滤袋阻力随之上升,从而影响除尘效果;采用自控清灰尘机构进行定时控振清灰或手控清灰机构停机后自动摇振数十秒,使粘在滤袋内面的粉尘抖落下来,粉尘落到灰门、抽屉或直接落到输送皮带上。

HD系列单机除尘器技术性能

  型号规格HD8924
(ABC)
HD8932
(ABC)
HD8948
(ABC)
HD8956
(ABC)
HD8964
(ABC)
HD8964L
(ABC)
HD8980
(ABC)
处理风量(m3/h)1000-15001500-20002000-30003000-34803480-42004200-52005200-6000
除尘器阻力(Pa)1200120012001200120012001200
过滤面积(m2)1014.48202529.03540
过滤风速(m/min)< 2.5
除尘效率(%)> 99.9
风机功率(kw)335.55.58358.511.0
清灰电机功率(kw)0.250.250.250.370.370.370.37
风机电机型号Y9L00-2Y100L-2Y232S1-2Y132S1-2Y132S2-2Y132S2-2Y169M1-2
清灰电机型号AQ27114AQ27114AQ27124AQ2-7124AQ2-7124AQ27124Y801-4
A型重量kg680756893987110319861210
