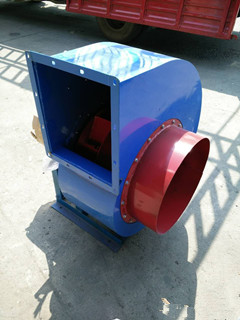

离心除尘风机

  • 发布者:万瑞除尘

    发布日期:2017-04-12
  • 一、4-72离心风机概念

    4-72离心风机可作为一般工厂及大型建筑物的室内通风换气用,输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。B4-72风机可作为易燃挥发性气体的通风换气用,气体内不许有粘性物质,所含尘土及硬质颗粒物不大于150mg/m3,气体温度不得超过80℃。

    二、4-72离心风机作业原理

    4-72离心风机是根据动能转换为势能的原理,利用高速旋转的叶轮将气体加速,然后减速、改变流向,使动能转换成势能(压力)。在单级离心风机中,气体从轴向进入叶轮,气体流经叶轮时改变成径向,然后进入扩压器。在扩压器中,气体改变了流动方向造成减速,这种减速作用将动能转换成压力能。压力增高主要发生在叶轮中,其次发生在扩压过程。在多级离心风机中,用回流器使气流进入下一叶轮,产生   高压力。





    三、风机的型式

    1、每种风机机壳制成右旋转或左旋转两种型式。

    2、风机的出口位置以机壳的出口角度表示。

    3、风机的传动方式:有ABCD四种。

    44-72离心风机电机直联传动规格有:NO2.8A3.2A3.6A4A4.5A6A联轴器传动规格有:NO6D8D10D12D;皮带轮传动有:NO6C8C10C12CNO16B20B16种规格。



    四、4-72离心风机的结构

    4-72离心风机主要由叶轮、机壳、进风口等部分配直联电机组成。。

    1、叶轮:由12片后倾机翼形叶片,曲线型前盘和平板后盘组成。用盖板或铸铝合金制造,并经静、动平衡校正,空气性能良好,效率高,运转平稳。

    2、机壳:做成两种不同型式。No2.812机壳做成整体,不能拆开。No1620的机壳制成三开式,除沿中分开水平面分为二半外,上半部再沿线垂直分为二半,用螺栓联接。

    3、进风口:制成整体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。

    4、传动组:由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成。
