星形给料机 （关风机）
发布者：万瑞除尘
发布日期：2017-06-19

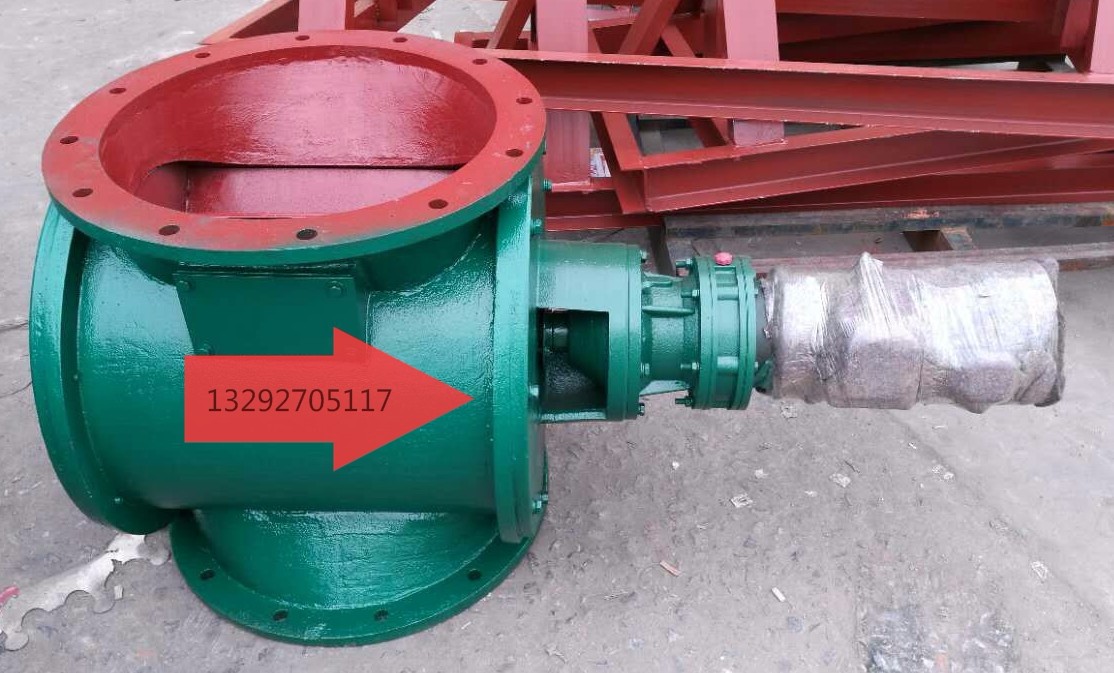

星形给料机（又称旋转阀、卸灰阀、关风机），它采取了卸料的优点，是机械化和自动控制系统中均匀连续配料、输送、卸料设备。整机具有体积小、重量轻、生产、维修操作方便等特点。广泛用于环保、冶金、化工、耐火材料、电力、水泥、粮食、医药等行业，是控制输送煤粉、水泥、生熟料、谷物类等物料的理想设备。
1、在电机的驱动下，经减速机带动主轴上的叶轮旋转，把物料从上部料仓通过叶轮槽带动至出料口均匀地喂送出去。
2、适用于各种松散非粘性的干燥物料。
3、根据被输送物料性质的特性可配电机、变频调速或电磁调速电机等。
技术参数表

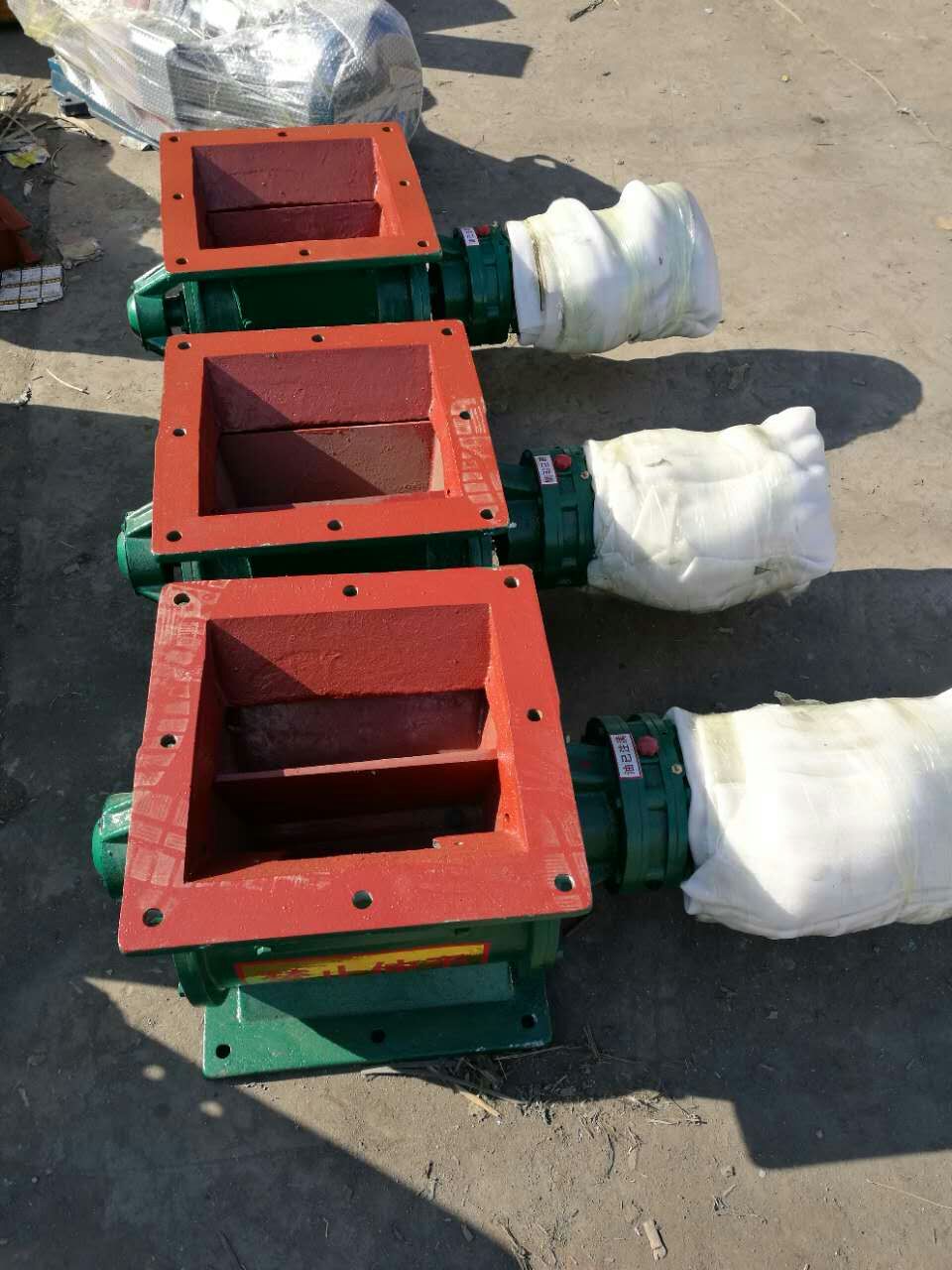

方型星型给料机尺寸
型号 | A | B | C | E | F | M | H | h | ∮ |
02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 18 | 11 |
10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 13 |
14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
30型 | 520 | 490 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |

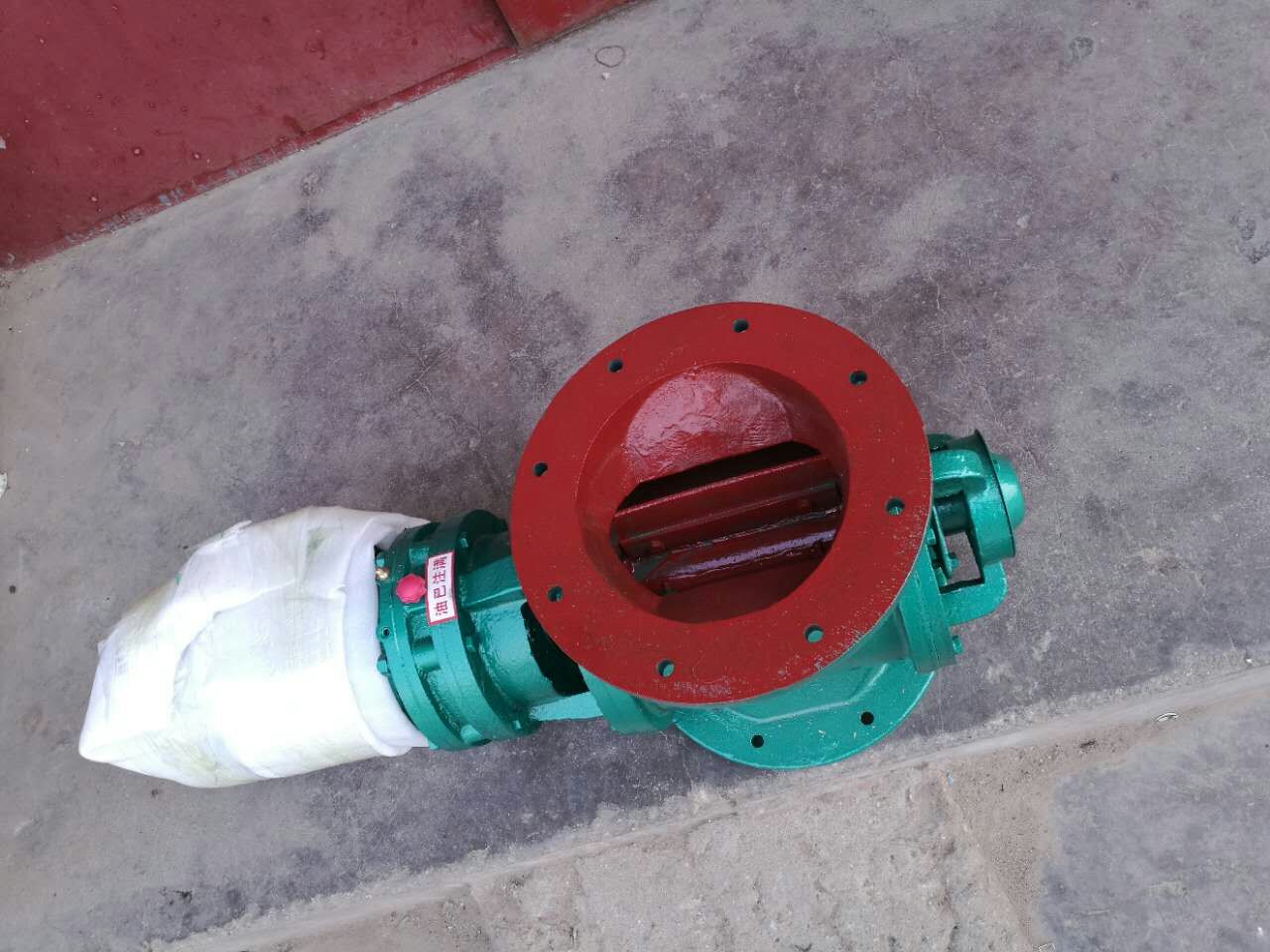

圆形星型给料机尺寸
型号 | A | B | C | E | F | M | H | h | ∮ |
02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 9 |
04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 11 |
06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 11 |
08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 18 | 11 |
10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 13 |
12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 13 |
14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 17 |
16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 17 |
18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 17 |
20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 17 |
26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 17 |
30型 | 540 | 500 | 440 | 1190 | 755 | 280 | 560 | 24 | 17 |
