圆口星型卸料器,圆型星型卸料器,电动卸灰阀,星型卸料器,冶金卸料器。
YJD-B型圆形星型卸料器简介:俗称卸料器,卸灰阀,由带有数片叶片的转子叶轮,壳体,减速机及密封件组成星型卸料器的进出口法兰接口方式主要有两种.方口为A 型,圆口为B型,YJD-A型星型卸料器指的是法兰接口方式为方形的卸料器,其应用 为广泛。
YJD-B型圆型星型卸料器用途:主要安装于除尘器的灰斗排灰,也可广泛用于化工,冶金,矿山,机械,电力,粮食等行业的给料卸灰系统的卸料装置.具有结构简单,使用方便,易操作,运转平稳,耗电量低,噪音小,使用寿命长等优点。
型圆口星型卸料器YJD-B型:根据物料输送和下料口的温升不同因为温质对机体膨胀有影响,以及对轴承和油封系统不利,我厂设计了型外装式结构关风机,圆形星型卸料器YJD-B型把运转部分与物料接触的箱体部分分离开来,可以 的把轴承运转和油封系统不受交温影响而正常工作,此类产品不但,圆型星型卸料器YJD-B型还可以针对由于吸温性物料和金属性粉末的输送和接受,具有很好的效果因为这类物体有穿透性,穿透油封装置物料直入轴承,导致运转不受而损坏机械,正是有外装的特点,圆形星型卸料器YJD-B型不会和物料接触.关风机用于安装在负压下工作的圆型星型卸料器的排料口处,上部接受卸料器排出的物料,依靠旋转的叶轮起着输送物料的作用,又担负着密封的作用,防止气力输送过程中从排料口吸入空气,卸料器的正常排料。
YJD-B型圆星型卸料器特点:
1、结构紧凑,造型美观,使用方便。
2、运转平稳,噪音低。
3、由于轴承,齿箱离开壳体一段距离,对于高温,润滑都有较大。
4、本厂也可按用户要求设计制造.(支架联轴器皮带链条传动)。
5、本产品采用00号减速机润滑脂,请定期检查,加油。

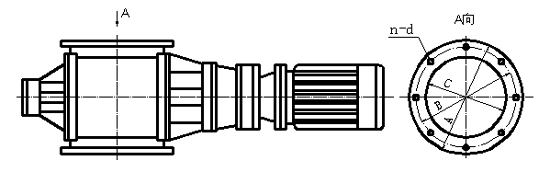

其主要技术参数如下,供您参考:
型号 Type | 每转体积 Volume/ Rotation | 减速电机型号 (Speed-down motor model) | 转速 (Rew) | 工作温度 (Work temperature) | 重量 (Weight) | 安装联接尺寸 Installation Dimension | ||||||||
KW | r/min | ℃ | Kg | A | B | C | A1 | B1 | C1 | H | L | N-Φ | ||
2型 | 2立升/转 | XLD2-59-0.55 | 24 | ≤280 | 80 | Φ240 | Φ200 | Φ150 | 240 | 200 | 150 | 240 | 870 | 8-Φ11 |
4型 | 4立升/转 | XLD2-59-0.55 | 24 | ≤280 | 100 | Φ280 | Φ240 | Φ180 | 280 | 230 | 180 | 280 | 910 | 8-Φ13 |
6型 | 6立升/转 | XLD2-59-0.55 | 24 | ≤280 | 120 | Φ300 | Φ260 | Φ200 | 290 | 250 | 200 | 300 | 930 | 8-Φ13 |
8型 | 8立升/转 | XLD3-59-0.75 | 24 | ≤280 | 130 | Φ320 | Φ280 | Φ220 | 310 | 270 | 220 | 320 | 995 | 8-Φ13 |
10型 | 10立升/转 | XLD3-59-1.1 | 24 | ≤280 | 140 | Φ340 | Φ300 | Φ240 | 330 | 290 | 240 | 340 | 1030 | 8-Φ15 |
12型 | 12立升/转 | XLD3-59-1.1 | 24 | ≤280 | 150 | Φ360 | Φ320 | Φ260 | 350 | 310 | 260 | 360 | 1050 | 8-Φ15 |
14型 | 14立升/转 | XLD3-59-1.1 | 24 | ≤280 | 165 | Φ380 | Φ340 | Φ280 | 380 | 330 | 280 | 380 | 1070 | 8-Φ18 |
16型 | 16立升/转 | XLD3-59-1.1 | 24 | ≤280 | 175 | Φ400 | Φ360 | Φ300 | 400 | 350 | 300 | 400 | 1090 | 8-Φ18 |
18型 | 18立升/转 | XLD3-59-1.5 | 24 | ≤280 | 210 | Φ420 | Φ380 | Φ320 | 420 | 370 | 320 | 420 | 1140 | 8-Φ18 |
20型 | 20立升/转 | XLD3-59-1.5 | 24 | ≤280 | 230 | Φ440 | Φ400 | Φ340 | 440 | 390 | 340 | 440 | 1160 | 8-Φ18 |
26型 | 26立升/转 | XLD4-59-1.5 | 24 | ≤280 | 300 | Φ500 | Φ460 | Φ400 | 510 | 450 | 400 | 520 | 1260 | 8-Φ18 |
30型 | 30立升/转 | XLD4-59-2.2 | 24 | ≤280 | 350 | Φ540 | Φ500 | Φ440 | 540 | 490 | 440 | 560 | 1335 | 8-Φ18 |
40型 | 40立升/转 | XLD4-59-/3 | 24 | ≤280 | 570 | Φ610 | Φ560 | Φ480 | 600 | 550 | 480 | 620 | 1470 | 16-Φ18 |
60型 | 60立升/转 | XLD4-59-3 | 24 | ≤280 | 600 | Φ660 | Φ610 | Φ500 | 660 | 6610 | 500 | 680 | 1500 | 16-Φ18 |
80型 | 80立升/转 | XLD5-59-4 | 24 | ≤280 | 490 | Φ670 | Φ620 | Φ540 | 670 | 620 | 540 | 720 | 1580 | 16-Φ18 |
100型 | 100立升/转 | XLD5-59-4 | 24 | ≤280 | 900 | Φ740 | Φ680 | Φ600 | 730 | 680 | 600 | 800 | 1700 | 16-Φ18 |
250型 | 250立升/转 | XLD6-59-5.5 | 24 | ≤280 | 1100 | 1060×900 | 960×800 | 860×700 | 1000 | 2050 | 22-Φ20 |
