链条式卸料阀

产品名称:

产品描述:

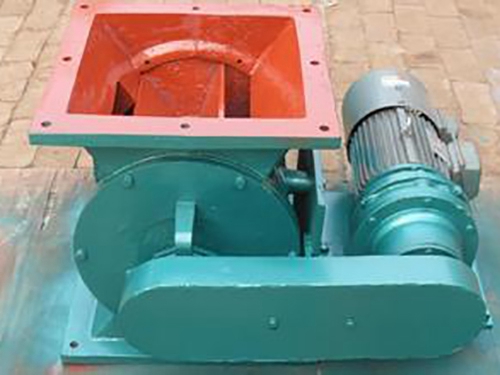

链条式卸料阀

链条式卸料阀是应用于固体物料(粉沫、颗粒物料、粉粒混合物)输送系统中用来卸料、包装、混合、除尘、计量、定量输送的专用设备。...

详细介绍:

链条式卸料阀是应用于固体物料(粉沫、颗粒物料、粉粒混合物)输送系统中用来卸料、包装、混合、除尘、计量、定量输送的专用设备。

工作原理是通过电机、减速机的传动将一个带有等分结构的叶轮在壳体内旋转,从壳体上部料仓或给料装置的物料填充在叶轮的型腔内,物料随叶轮的旋转到壳体的下部卸出。可以按照输送系统的要求均匀地、连续不断地向下游卸料。

链条式卸灰阀具有链传动的大部分优点:

(1)速度无滑动损失,传动效率可达98%一卯%。

(2)允许较大传动比。

(3)能在低速下传递较大的动力。

(4)能在较高温度或其他恶劣的条件下工作(受气候条件变化影响小)。

(5)结构紧凑,传递同样的功率,轮廓尺寸较小。

型号
Type
每转体积
Volume/
Rotation
减速电机型号
(Speed-down motor model)
转速
(Rew)
工作温度
(Work temperature)
重量
(Weight)

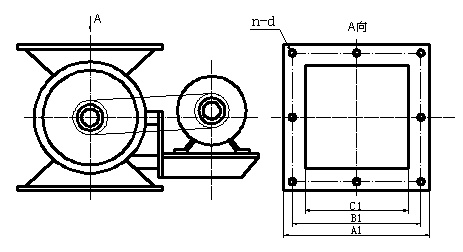

安装联接尺寸 Installation Dimension
KWr/minKgABCA1B1C1HLL1NDD1PN-
2型2立升/转XWD2-59-0.5524≤30095240200150240200150240510500353033108-11
4型4立升/转XWD2-59-0.5524≤300110280240180280230180280535545353033108-13
6型6立升/转XWD2-59-0.5524≤300120300260200290250200300555565353033108-13
8型8立升/转XWD2-59-0.7524≤300150320280220320270220320655585353033108-13
10型10立升/转XWD3-59-1.124≤300170340300240340290240340675626553538108-15
12型12立升/转XWD3-59-1.124≤300180360320260350310260360695645553538108-15
14型14立升/转XWD3-59-1.124≤300190380340280380330280380715665553538108-18
16型16立升/转XWD3-59-1.124≤300210400360300400350300400735685553538108-18
18型18立升/转XWD3-59-1.524≤300245420380320420370320420755705554043.5128-18
20型20立升/转XWD3-59-1.524≤300260440400340440390340440775725554043.5128-18
26型26立升/转XWD3-59-1.524≤300370500460400510450400520890830604548.5148-18
30型30立升/转XWD3-59-2.224≤300385540500440540490440560930850604548.5148-18
40型40立升/转XWD4-59-/324≤30058561056048060055048062098010059155591616-18
60型60立升/转XWD4-59-324≤300620660610500660610500680102010409155591616-18
80型80立升/转XWD5-59-424≤300710670620540670620540720113010659155591616-18
100型100立升/转XWD5-59-424≤300920740680600730680600800120011459165691816-18
250型250立升/转XWD6-59-5.524≤30011501060×900960×800860×7001000135014059165691822-20
