YJD系列卸料装置又名电动卸灰阀,它由电机、齿差行星减速器(X)或针轮摆线减速机(Z)与转龙式卸料器三部分组成。共有两个系列,60种规格。进出口法兰方形的为A型,圆形的为B型。本卸料装置是除尘设备排灰、送风和其他设备给料的主要设备,适用于粉状物料和颗粒状物料。为环保、冶金、化工、粮食、食品等工业部门广泛应用。本机特点:结构紧凑,造型美观,使用方便。运转平稳,噪音低。由于轴承、齿箱离开壳体一段距离,对于高温、润滑都有较大。本厂也可按照用户星型卸料器用于安装在负压下工作的卸料器的排料口处,上部接受卸料器排出的物料,依靠旋转的叶轮起着输送物料的作用,又担负着密封的作用,防止气力输送过程中从排料口吸入空气,卸料器的正常排料做为一种的卸料装备,在清洁和清洗工作中起到了很大的作用,所以我们有 总结一下它的一些特点,这样就可以 好的对星型卸料器做到的了解和维护,发挥它大的能力。要求设计制造。本产品在出厂彰,以注有针轮摆线减速机润滑脂,请定期检查加油。

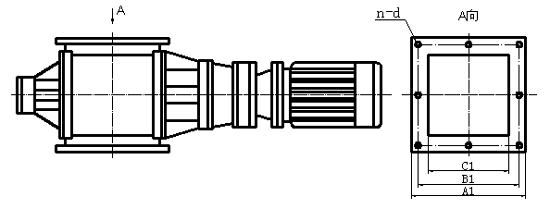

A型外形安装尺寸表(mm)
型号 | A | B | C | E | F | M | H | h | n-φ |
YJD02型 | 240 | 200 | 150 | 650 | 420 | 122.5 | 225 | 12 | 8-9 |
YJD04型 | 260 | 230 | 180 | 758 | 526 | 140 | 280 | 15 | 8-11 |
YJD06型 | 280 | 250 | 200 | 778 | 536 | 150 | 300 | 15 | 8-11 |
YJD08型 | 300 | 270 | 220 | 798 | 546 | 160 | 320 | 18 | 8-11 |
YJD10型 | 320 | 290 | 240 | 880 | 628 | 170 | 340 | 18 | 8-13 |
YJD12型 | 340 | 310 | 260 | 900 | 638 | 180 | 360 | 18 | 8-13 |
YJD14型 | 360 | 330 | 280 | 920 | 648 | 190 | 380 | 20 | 8-17 |
YJD16型 | 380 | 350 | 300 | 960 | 678 | 200 | 400 | 20 | 8-17 |
YJD18型 | 400 | 370 | 320 | 980 | 688 | 220 | 440 | 22 | 8-17 |
YJD20型 | 420 | 390 | 340 | 1000 | 698 | 230 | 460 | 22 | 8-17 |
YJD26型 | 480 | 450 | 400 | 1150 | 740 | 260 | 520 | 24 | 8-17 |
YJD30型 | 600 | 520 | 440 | 1190 | 755 | 300 | 600 | 24 | 12-17 |
B型外形安装尺寸表(mm)
型号 | φA | φB | φC | E | F | M | H | h | n-φ |
YJD02型 | 250 | 210 | 150 | 650 | 420 | 122.5 | 225 | 12 | 8-9 |
YJD04型 | 280 | 240 | 180 | 758 | 526 | 140 | 280 | 15 | 8-11 |
YJD06型 | 300 | 260 | 200 | 778 | 536 | 150 | 300 | 15 | 8-11 |
YJD08型 | 320 | 280 | 220 | 798 | 546 | 160 | 320 | 18 | 8-11 |
YJD10型 | 340 | 300 | 240 | 880 | 628 | 170 | 340 | 18 | 8-13 |
YJD12型 | 360 | 320 | 260 | 900 | 638 | 180 | 360 | 18 | 8-13 |
YJD14型 | 380 | 340 | 280 | 920 | 648 | 190 | 380 | 20 | 8-17 |
YJD16型 | 400 | 360 | 300 | 960 | 678 | 200 | 400 | 20 | 8-17 |
YJD18型 | 420 | 380 | 320 | 980 | 688 | 220 | 440 | 22 | 8-17 |
YJD20型 | 440 | 400 | 340 | 1000 | 698 | 230 | 460 | 22 | 8-17 |
YJD26型 | 500 | 460 | 400 | 1150 | 740 | 260 | 520 | 24 | 8-17 |
型号 数据 名称 | YJD 2 | YJD 4 | YJD 6 | YJD 8 | YJD 10 | YJD 12 | YJD 14 | YJD 16 | YJD 18 | YJD 20 | YJD 26 | YJD 30 | |
卸料量L/r | 2 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 26 | 30 | |
r/min | Z型 | 33也可按用户要求订作 | |||||||||||
工作温度℃ | T≤80℃ | ||||||||||||
物料 | 粉状,颗粒状 | ||||||||||||
电 机 | 型号 | Y801-4 | Y802-4 | Y90S-4 | Y90L-4 | Y100 L1-4 | Y100 L1-4 | ||||||
KW | 0.55 | 0.75 | 1.1 | 1.5 | 2.2 | 3 | |||||||
r/min | 1390 | 1400 | 1430 | ||||||||||
重量 | 53 | 71 | 86 | 101 | 121 | 141 | 161 | 181 | 191 | 221 | 251 | 301 |
