卸料器(YJD-26型)400*400

产品名称:

产品描述:

卸料器(YJD-26型)400*400

卸料器(YJD-26型)400*400卸料器俗称卸料器,星形卸料器,又称旋转给料器、锁气阀、卸灰阀。星型卸料器装置是除尘设备排灰、送风和其它设备给料的主要设备。...

详细介绍:

卸料器(YJD-26型)400*400卸料器俗称卸料器,星形卸料器,又称旋转给料器、锁气阀、卸灰阀。星型卸料器装置是除尘设备排灰、送风和其它设备给料的主要设备,适用于粉状物料和颗料状物料。为环保、冶金、化工、粮食、食品等工业部门广泛应用。

星型卸料器的特点:

1、结构紧凑,造型美观,使用方便。

2、运转平稳,噪音低。

3、由于轴承、齿箱离开壳体一段距离,对于高温润滑都有较大。

4、本厂也可按用户要求设计制造。(支架联轴器皮带链条传动)

5、本产品采用00号减速机专用润滑脂,请定期检查,加油。

星型卸料器的主要结构

1、星型卸料器的上、下法兰口基本是方形或圆形,A为方形、B为圆形,可以由用户选择。

2、封闭型转子叶轮该型星型卸料器特点是移子叶片的端部带用材料制成。能保证叶片端部与壳内壁有良好接触,并且磨损后可方便地调节叶片端部,使其仍然与壳体内部操持良好接触,具有   好的锁气性能。

3、型它所输送物料的温度可达280摄氏度两羰轴承与叶轮有   隔离,能防止   粉料与轴承接触。

星型卸料器的工作原理:

星型卸料器的结构通常是由带有数片叶片的转子叶轮、壳体、密封件及减速器、电动机等组成。当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而上部卸出。因此,星型卸料器可以定量而连续地卸料。

星型卸料器常用在气力输出系统中,用于压力输出系统或负压输出系统,星型卸料器以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作。同时,又能将卸料器的上,下部气压隔断起到锁气作用。因此,星型卸料器是气力输送系统中常用的重要部件。

星型卸料器可以用在收集物料系统中,作为料仓的卸料器。星型卸料器是目前国内   的卸料装置,常用在除尘系统中作为除尘系统的重要设备之一,它特别适用于粉尘,小颗粒物料深受环保、冶金、化工、粮食、水泥、筑路、干燥设备等工业行业的工程项目择优选用。

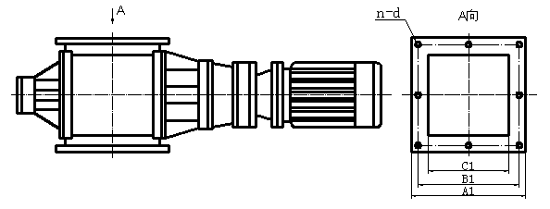

A型外形安装尺寸表(mm)

型号ABCEFMHhn-φ
YJD02型240200150650420122.5225128-9
YJD04型260230180758526140280158-11
YJD06型280250200778536150300158-11
YJD08型300270220798546160320188-11
YJD10型320290240880628170340188-13
YJD12型340310260900638180360188-13
YJD14型360330280920648190380208-17
YJD16型380350300960678200400208-17
YJD18型400370320980688220440228-17
YJD20型4203903401000698230460228-17
YJD26型4804504001150740260520248-17
YJD30型60052044011907553006002412-17

B型外形安装尺寸表(mm)

型号φAφBφCEFMHhn-φ
YJD02型250210150650420122.5225128-9
YJD04型280240180758526140280158-11
YJD06型300260200778536150300158-11
YJD08型320280220798546160320188-11
YJD10型340300240880628170340188-13
YJD12型360320260900638180360188-13
YJD14型380340280920648190380208-17
YJD16型400360300960678200400208-17
YJD18型420380320980688220440228-17
YJD20型4404003401000698230460228-17
YJD26型5004604001150740260520248-17
型号 数据 名称YJD 2YJD 4YJD 6YJD 8YJD 10YJD 12YJD 14YJD 16YJD 18YJD 20YJD 26YJD 30
卸料量L/r24681012141618202630
r/minZ型33也可按用户要求订作
工作温度℃T≤80℃
物料粉状,颗粒状


型号Y801-4Y802-4Y90S-4Y90L-4Y100
L1-4
Y100
L1-4
KW0.550.751.11.52.23
r/min139014001430
重量537186101121141161181191221251301
